常見問題

模具硅橡膠增稠主要原因?yàn)榇娣艜r(shí)間問題，存放時(shí)間較長(zhǎng)模具硅橡膠會(huì)出現(xiàn)增稠現(xiàn)象，所以在購買模具硅橡膠時(shí)候廠家都會(huì)提升模具硅橡膠具有最佳使用期，一般為3-6個(gè)月，在這期間模具硅橡膠具有很好流動(dòng)性能，能夠很順暢進(jìn)行操作。存放超過1年模具硅橡膠很有可能出現(xiàn)增稠，如果過期的硅膠會(huì)出現(xiàn)凝固，無法流動(dòng)，完全不能使用。還有一種情況會(huì)導(dǎo)致模具硅橡膠增稠，就是硅膠廠家生產(chǎn)利潤(rùn)最大化問題。關(guān)于這點(diǎn)小編就不多說，我們今天來探討第一點(diǎn)，由于保存時(shí)間過長(zhǎng)導(dǎo)致模具硅橡膠增稠解決方法。

首先硅油是很多客戶都清楚其對(duì)液體硅膠用途，注意就是稀釋作用，模具硅橡膠發(fā)生增稠采用硅油進(jìn)行稀釋，該方法不建議使用，因?yàn)樘砑庸栌秃竽＞吖柘鹉z性能同時(shí)發(fā)生改變，抗撕裂、拉力、翻模次數(shù)，耐老化，使用壽命等性能也會(huì)出現(xiàn)下滑情況，最終導(dǎo)致得不償失。

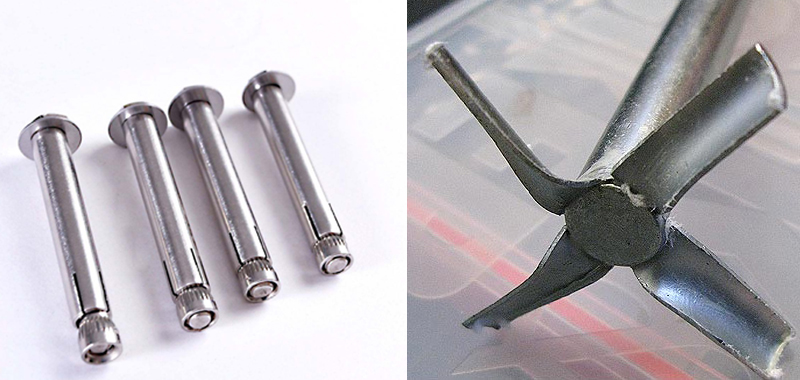

還可以采用膨脹螺栓，在市面上有很多類型膨脹螺栓，選購膨脹螺栓時(shí)，可以根據(jù)模具硅橡膠用量進(jìn)行選擇合適長(zhǎng)度的膨脹螺栓。然后將其底部打開形成幾片扇葉的攪拌頭。然后安裝攪拌機(jī)上，對(duì)模具硅橡膠進(jìn)行從上至下充分?jǐn)嚢杈鶆颍枰B續(xù)多次攪拌。攪拌過程中模具硅橡膠會(huì)產(chǎn)生一些氣泡想象較為正常，還有攪拌中會(huì)產(chǎn)生熱。攪拌完后不要急于使用模具硅橡膠，待其氣泡和溫度降下后再進(jìn)行正常操作使用即可。

關(guān)于模具硅橡膠操作或者儲(chǔ)存方法可以直接咨詢或者電詢宏圖硅膠，我們不僅是生產(chǎn)銷售硅膠，還提供專業(yè)操作指導(dǎo)，以及定制服務(wù)。

硅膠模具在我們生活，工作上常見硅膠制品，比如蛋糕模具、冰淇淋模具、蠟燭模具、樹脂鉆模具、石膏娃娃硅膠模具等十分普遍化。怎樣提升硅膠模具使用壽命成為很多廠家為了降低生產(chǎn)成本重要考慮因素。

硅膠模具成型可以通過固體硅膠制成，也可以采用液體硅膠，制作方式有機(jī)器熱壓成型，也人工制作(液體硅膠為主)。今天小編主要介紹采用人工制作成型的硅膠模具提升使用壽命的方法：

1.制作硅膠模具前，需要選擇正確硬度模具硅膠，不同用途、尺寸、開模工藝都影響模具硅膠硬度選擇，例如，小尺寸產(chǎn)品選擇高硬度模具硅膠制作出來高硬度硅膠具，脫模難，模具易脆不耐用；大尺寸產(chǎn)品選擇低硬度模具硅膠，制成硅膠模具過于柔軟，模具容易變形，導(dǎo)致產(chǎn)品合格率降低。所以在選擇模具硅膠前，了解清楚硅膠模具開模工藝、模具尺寸、用途尤其重要，便于選擇合適的硬度模具硅膠確保制成硅膠模具達(dá)到生產(chǎn)使用要求，同時(shí)確保硅膠模具使用壽命。

2.無論人工還是機(jī)器操作液體硅膠制作硅膠模具，采用雙組份液體硅膠時(shí)候需要將液體硅膠與固化劑根據(jù)比例配比才能進(jìn)一步制作硅膠模具，所以嚴(yán)格跟隨說明正確配比操作是提升硅膠模具使用壽命關(guān)鍵所在；注意配比過程中一定要使用電子秤進(jìn)行稱量。

3.液體模具硅膠配比完后，要進(jìn)行抽真空排泡環(huán)節(jié)，可以將攪拌中產(chǎn)生氣泡排出，讓制作出來硅膠模具里里外外結(jié)構(gòu)更飽滿，不含氣孔，確保硅膠模具抗撕裂性能，達(dá)到提升硅膠模具使用壽命效果。

4.在制作硅膠模具過程中，無論采用灌模、刷模、倒模等方式可以在分次倒入液體硅膠過程中添加紗布、纖維布在模具中，可以增強(qiáng)硅膠模具的韌性，從而起到提升硅膠模具使用壽命效果。

5.硅膠模具制作完成后，在硅膠模具外部制作一層石膏、樹脂或者玻璃纖維等外殼模具，防止硅膠模具變形；

6.硅膠模具保養(yǎng)與存放，硅膠模具使用完畢后需要清理干凈，并且使用石膏或者模種等物質(zhì)填充硅膠模具，也可以泡在水中，硅膠模具不能折疊或者多個(gè)模具疊放一起擺放。長(zhǎng)期不使用硅膠模具需要密封保存，還需要放置避免陽光直射地方。

提升硅膠模具使用壽命還有很多種方法，想了解更多關(guān)于硅膠模具方面制作，保存或者定制可以直接聯(lián)系宏圖硅膠。

模具硅膠常用0-60度，該硬度是用邵氏硬度來表示，同時(shí)也是需要借助邵氏硬度計(jì)進(jìn)行測(cè)量，但是需要注意邵氏硬度是A/C/D等硬度等級(jí)，不同邵氏硬度測(cè)量數(shù)值不一樣。一般測(cè)量模具硅膠硬度是使用邵氏A硬度計(jì)進(jìn)行測(cè)量。

模具硅膠硬度采用邵氏硬度計(jì)來確定。不能單獨(dú)靠手感進(jìn)行感覺硬度，是無法確定模具硅膠固體硬度數(shù)值依據(jù)，所以很多硅膠廠家在客戶選購模具硅膠時(shí)候，會(huì)依據(jù)客戶使用模具硅膠用途進(jìn)行接近硬度推薦，如果想要達(dá)到更接近硬度，需要提供原使用中模具硅膠或者硅膠模具樣品，硅膠廠家進(jìn)行測(cè)量進(jìn)一步確定硅膠性能，硬度等。

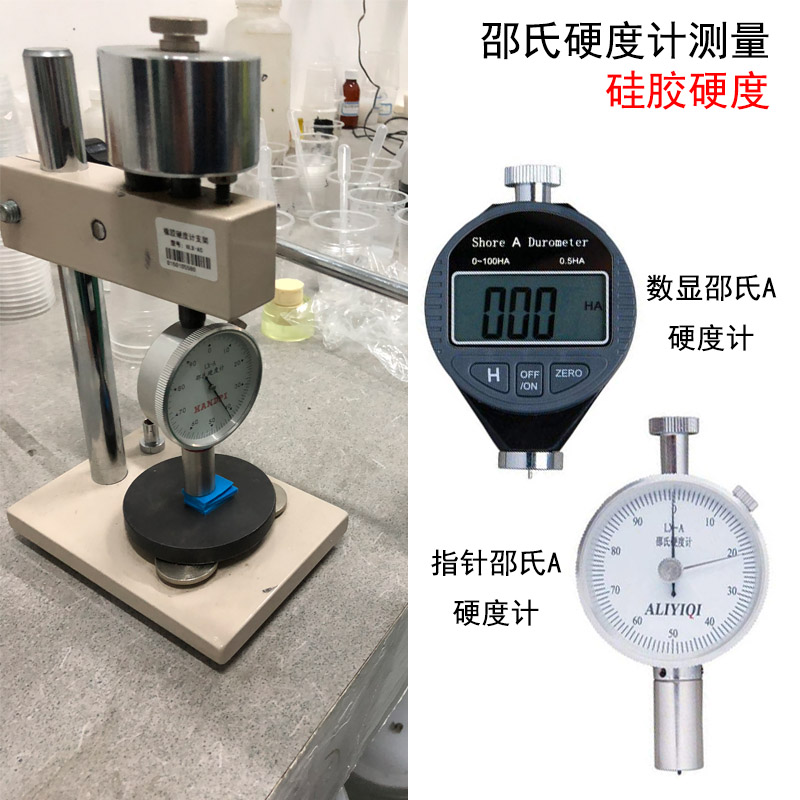

邵氏硬度計(jì)種類、品牌很多，比如便攜型，固定型；指針式，數(shù)顯式等。使用次數(shù)較少可以采用國(guó)產(chǎn)便攜式硬度計(jì)，使用方法簡(jiǎn)單，采用手動(dòng)按壓方式測(cè)量；如果是品質(zhì)部，實(shí)驗(yàn)室或者研發(fā)室可以采用進(jìn)口固定型邵氏硬度計(jì)，使用方法機(jī)器操作或手動(dòng)操作等。無論采用哪種類型邵氏硬度測(cè)量模具硅膠硬度時(shí)候，需要將模具硅膠塊多點(diǎn)不同位置測(cè)試，計(jì)算均值才能確定最終模具硅膠硬度。還有在邵氏硬度計(jì)時(shí)候，第一次使用前要進(jìn)行校準(zhǔn)，可以將硬度計(jì)送到計(jì)量院或者國(guó)家認(rèn)可計(jì)量單位進(jìn)行校準(zhǔn)，硬度計(jì)使用后每年最少1次送檢校準(zhǔn)才能確保測(cè)量結(jié)果準(zhǔn)確性。

模具硅膠硬度數(shù)值確定后，需要確認(rèn)好采用哪種邵氏硬度計(jì)進(jìn)行測(cè)量，比如采用邵氏A硬度測(cè)量，硬度計(jì)測(cè)量幾個(gè)采樣點(diǎn)后，均值為25度時(shí)候，表示該模具硅膠為邵氏A的25度。在選購模具硅膠時(shí)，需要將數(shù)值與邵氏硬度等級(jí)告知供應(yīng)商，便于供應(yīng)商根據(jù)準(zhǔn)確硬度數(shù)值進(jìn)行生產(chǎn)。

模具硅膠使用中存在兩個(gè)時(shí)間，一個(gè)是操作時(shí)間，一個(gè)是硬化時(shí)間也就是我們常說的固化時(shí)間。今天小編與大家一起探討一下模具硅膠的硬化時(shí)間是指什么時(shí)候算起，怎樣去調(diào)整模具硅橡膠的硬化時(shí)間方法？

在模具硅膠的硬化時(shí)間是從那一刻開始算起呢？就是從操作時(shí)間結(jié)束那刻就是硬化時(shí)間開始。也就是說當(dāng)液體模具硅膠倒入模種后進(jìn)行流平停止流動(dòng)后，不再添加硅膠或者其它物質(zhì)時(shí)候，模具硅膠的硬化時(shí)間就開始計(jì)算。模具硅膠的硬化時(shí)間也可以根據(jù)操作方式分為自然硬化時(shí)間和加熱(加溫)硬化時(shí)間，兩種存在時(shí)間長(zhǎng)短差異。相同尺寸模具情況下，自然硬化時(shí)間比加熱硬化時(shí)間長(zhǎng)。

在了解模具硅膠的硬化時(shí)間怎樣調(diào)整？前我們先分析影響模具硅膠的硬化時(shí)間原因：

1.天氣溫濕度/環(huán)境條件原因。在25℃情況下，模具硅膠的硬化時(shí)間相對(duì)比其它溫度是比較理想，溫度越低，硬化時(shí)間越長(zhǎng)；在低于5℃時(shí)候，模具硅膠是無法進(jìn)入硬化狀態(tài)；所以在北方冬天時(shí)候操作模具硅膠需要注意環(huán)境溫度變化進(jìn)行相應(yīng)調(diào)整，比如開空調(diào)，同時(shí)開加濕器；或者盡量溫度高時(shí)間段進(jìn)行操作等；

2.固化劑添加比例原因。固化劑添加比例需要根據(jù)使用說明進(jìn)行操作，在天氣變化時(shí)候需要增加固化劑比例分量，進(jìn)行縮短模具硅膠的硬化時(shí)間操作時(shí)，盡量與供應(yīng)商溝通咨詢準(zhǔn)確添加分量才進(jìn)行操作，避免影響模具質(zhì)量，降低模具不良品產(chǎn)生；

3.模具尺寸大小厚度原因。模具大小同樣影響模具硅膠的硬化時(shí)間，所以在開模時(shí)候要計(jì)算好模具厚度與尺寸，才能繼續(xù)開模操作；

4.模具硅膠種類原因。模具硅膠分為加成型和縮合型模具硅膠，加成型模具硅膠也就是食品級(jí)模具硅膠可以采用加熱或常溫自然硫化兩種方式進(jìn)行，縮合型模具硅膠也就是工業(yè)級(jí)模具硅膠只能采用常溫自然硫化方式，所以在選擇模具硅膠時(shí)候可以從硬化時(shí)間考慮。

除了上述4點(diǎn)外還可以從其它方面對(duì)模具硅膠的硬化時(shí)間進(jìn)行調(diào)整，比如選購模具硅膠時(shí)候告知我們宏圖硅膠您的操作要求，我們會(huì)根據(jù)您的要求進(jìn)行個(gè)性調(diào)整生產(chǎn)，盡量縮短模具硅膠的硬化時(shí)間。

硅膠10至80的邵氏硬度范圍，常用的液體硅膠為0至60邵氏度，每5度一個(gè)區(qū)間，不同硬度有著不同硬度的用途，性能方面也存在差異。在某些產(chǎn)品制造過程可以使用相近液體硅膠，但是硬度存在差異，這時(shí)候該怎樣控制液體硅膠硬度以確保最終出來產(chǎn)品符合硬度要求？

液體硅膠硬度控制可以從兩個(gè)方面著手。第一，在選購液體硅膠前，需要清除采購液體硅膠用途，液體硅膠制作出來產(chǎn)品需要性能，還有就是操作工藝等使用液體硅膠細(xì)節(jié)情況，將對(duì)液體硅膠各方面需求一一告知供應(yīng)商，以便于供應(yīng)商生產(chǎn)液體硅膠硬度、性能方面控制。生產(chǎn)液體硅膠過程中對(duì)硬度控制，主要在于液體硅膠配方各項(xiàng)原料比例。但是新液體硅膠出來并非與需求硬度一致，很多時(shí)候都是存在±5度差距，都是在合理范圍內(nèi)。

第二，液體硅膠操作過程，液體硅膠使用對(duì)硬度進(jìn)行控制。比如移印硅膠頭，很多硅膠頭制作中都會(huì)添加適量二甲基硅油，使用硅油能夠稀釋液體硅膠從而達(dá)到降低液體硅膠硬度，同樣該操作也會(huì)與需求硬度存在差距，所以對(duì)硅油添加分量需要謹(jǐn)慎控制。

除了上述兩種情況外，有的會(huì)存在這樣疑問加熱能將硅膠硬度降下來嗎？液體硅膠硫化后變成固體硅膠制品，一旦液體硅膠變成固體硬度就無法進(jìn)行改變，是長(zhǎng)久性硬度。加熱后硅膠手感上會(huì)覺得硅膠硬度降下來，實(shí)際上是短暫性，一旦冷卻后硅膠硬度就會(huì)恢復(fù)原始。還有就是操作液體硅膠時(shí)候增加固化劑添加比例能降低硅膠硬度嗎？該方法是不能控制液體硅膠硬度，只會(huì)導(dǎo)致硫化后硅膠制品性能方面或多或少發(fā)生改變。
